网络型电梯通话系统安装方法及注意事项

1、值班室主机安装方法

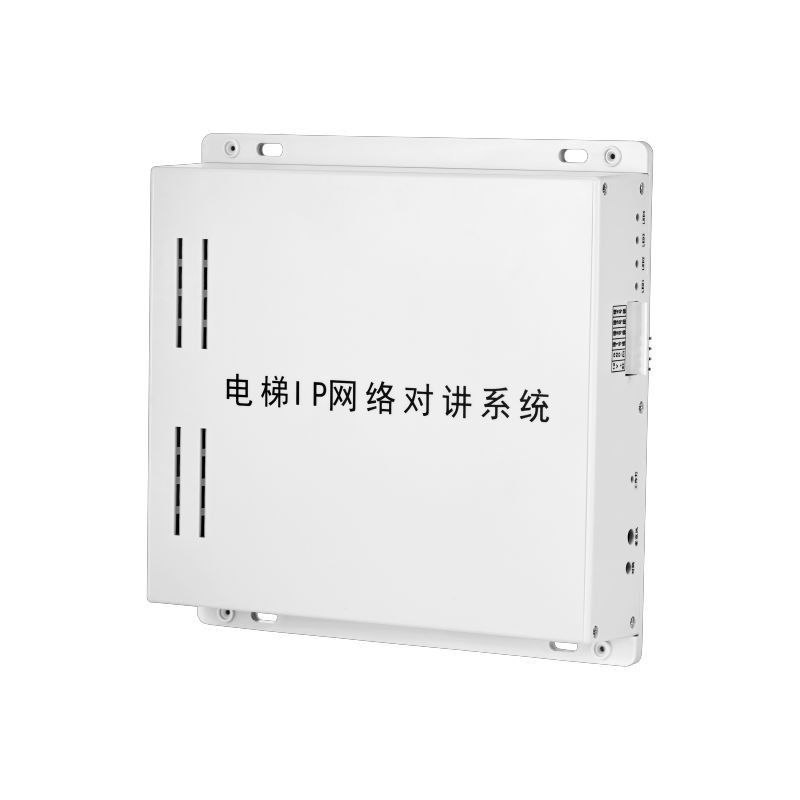

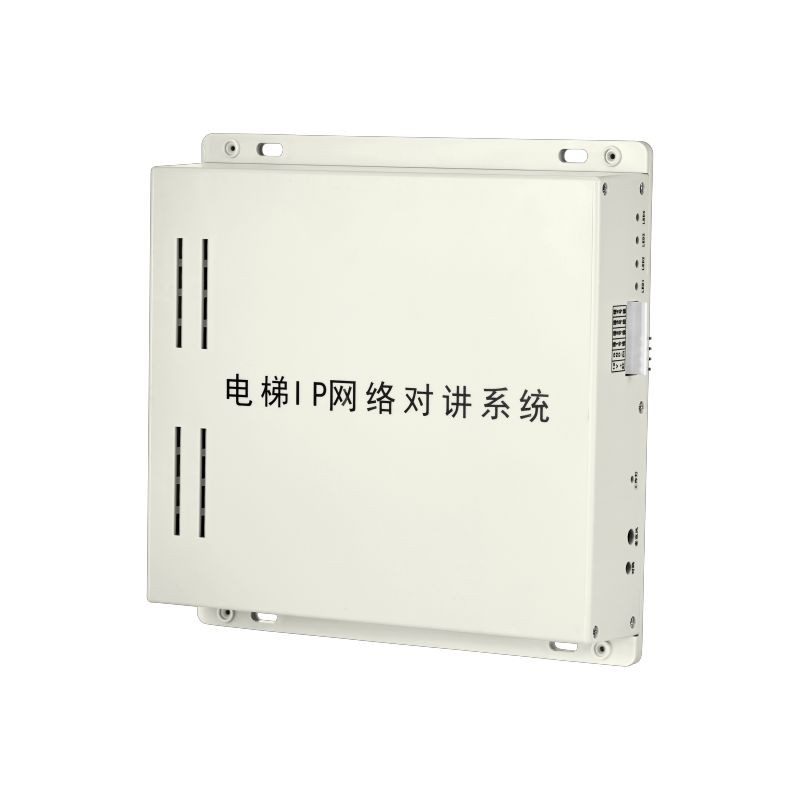

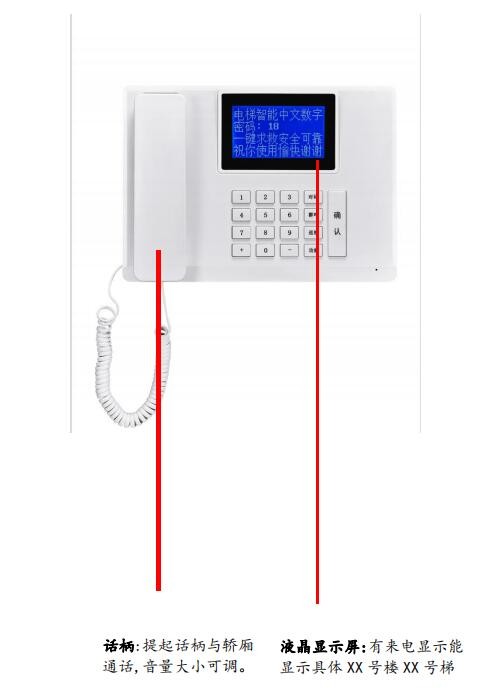

主机介绍

步骤：

- 将主机和电源固定在合适的位置；

- 主机与内网用网线联接起来；

- 最后将电源接入主机。

注意事项：

- 保持电源始终有电并稳定在 12V 左右，不然分机呼不了主机。

- 主机可移动，可放置在桌上或者固定在墙上，主机要防水防晒，温度不可过高，影响产品寿命。

2.分机安装及注意事项

步骤：

- 将分机和电源固定在合适位置；

- 通过网线将分机与内网联起来；

- 用联接线将分机与话机按白绿红线分别对接； （注：若该栋楼有多台电梯共用一个分机，联接线线需穿管。）

注意事项：

- 注意白绿红线的对接。

- 注意防水和防晒。

- 注意分机的 IP 地址与其它的分机的地址不要相同。

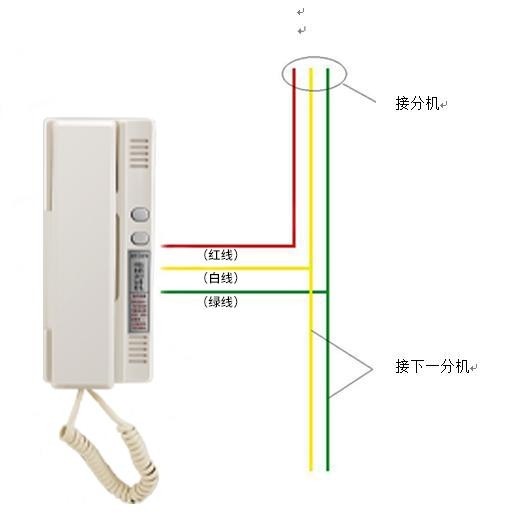

3、机房电话安装方法

步骤：

- 将机房电话固定在合适位置；

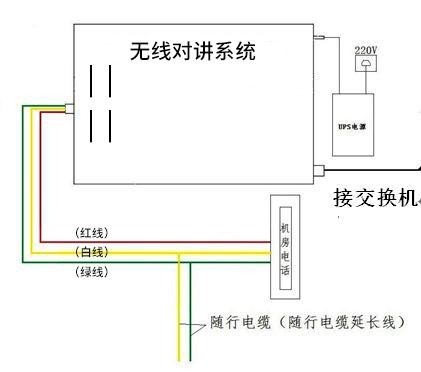

- 将机房话机白、绿、红与分机的 GND、R、+12V 对接；

- 将机房话话白绿线与联接电缆白绿线并接；

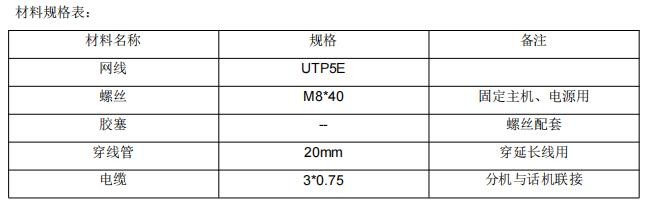

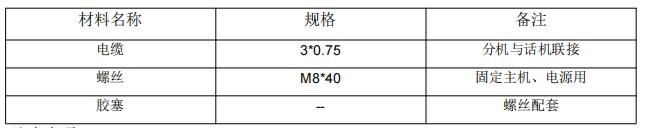

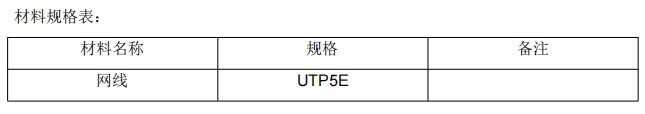

材料规格表：

注意事项：

接线时系统需断电，注意颜色对齐。

4、轿厢通话器安装方法

步骤：

-将轿厢通话器固定在轿厢操作面板背后，喇叭和扩音器的孔位与蜂窝孔对齐；

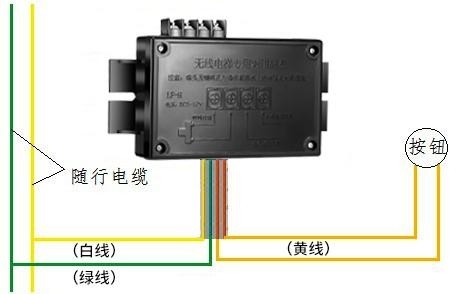

- 将轿厢通话器白绿线与随行电缆白绿线并接；

- 将两根橙色线与报警按钮连接；

- 盖上面板。

注意事项：

- 接线时系统需断电，注意颜色对齐，严禁接反；

- 若按钮带电，注意最右边橙色线接按钮正极。

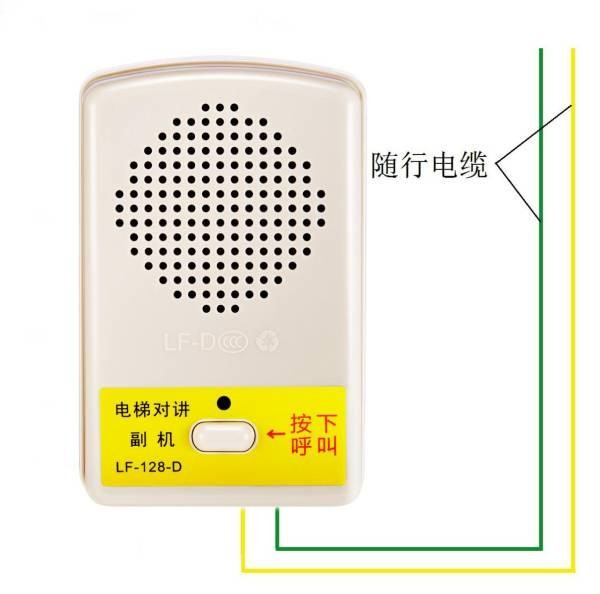

5、轿顶、底通话器安装方法

步骤：

- 将轿顶、底通话器固定在合适位置；

- 将白绿线与随行电缆白绿线并接。

注意事项：

- 接线时系统需断电，注意颜色对齐，严禁接反；
